Kompetensi Dasar : Mengoperasikan Jaringan PC dalam Sistem Operasi
Indikator :
Peserta didik dapat Menjelaskan Sharing Internet Connection
Peserta didik dapat Membuatkan Sharing Internet Conection
Peserta didik dapat Menjelaskan Sharing Printer Concection
Peserta didik dapat Membuatkan Sharing Printer Connection
Peserta didik dapat Menjelaskan Sharing File dan Folder
Peserta didik dapat Membuatkan Sharing File dan Folder
Alokasi Waktu 2 x 45 menit Teori dan 2 x 45 menit Praktikum
Materi Pelajaran
Untuk membuat sebuah jaringan komputer di rumah, kita memerlukan peralatan jaringan komputer baik itu perangkat keras dan perangkat lunak. umumnya perlatan jaringan komputer yang ada dirumah menggunakan tipe area LAN. namun dengan adanya simulasi jaringan komputer seperti cisco paket tracer, kita bisa membuat jaringan komputer yang lebih luas lagi seperti Metropolitan Area Network atau MAN dan World Area Network atau WAN. Penggunaan Aplikasi Simulasi perangkat jaringan komputer mempermudah para perancang jaringan komputer dan para ahli jaringan komputer untuk melakukan pekerjaannya.
Jaringan komputer Local Area Network atau LAN yang berada dirumah sudah terhubung dengan Internet melalui perusahaan Internet Service Provider atau ISP yang ada di indonesia seperti Speedy, First Media dan Biznet yang di lengkapi dengan peralatan jaringan komputer seperti spilter dan router atau Acces Point atau bisa juga jaringan PSTN (Publik Service Telecomunication Nerwork) yang telah ada ketika kita memasang telepon berlangganan dari perusahaan Telkom Indonesia .
Jaringan komputer Local Area Network atau LAN yang berada dirumah sudah terhubung dengan Internet melalui perusahaan Internet Service Provider atau ISP yang ada di indonesia seperti Speedy, First Media dan Biznet yang di lengkapi dengan peralatan jaringan komputer seperti spilter dan router atau Acces Point atau bisa juga jaringan PSTN (Publik Service Telecomunication Nerwork) yang telah ada ketika kita memasang telepon berlangganan dari perusahaan Telkom Indonesia .
Peralatan yang di butuhkan untuk membuat jaringan Local Area Network ialah sebagai berikut :
Kabel UTP (Unshield Twisted Pair) digunakan untuk menghubungkan antara router ISP dengan perangkat komputer.selain kabel UTP bisa juga menggunakan kabel fiber optik.
atau bisa juga melalui swicth jaringan LAN pada PC kita. ingat dalam pemasangan kabel UTP sesuai dengan prinsipnya apabila perangkat yang sama misalnya dari PC ke PC diperlukan kabel Cross Straight dan dari perangkat yang berbeda misalnya dari Swicth ke PC diperlukan kabel Straight Trought. Jika kita salah dalam pemberian kabel maka jaringan komputer tidak akan berfungsi.
atau bisa juga melalui swicth jaringan LAN pada PC kita. ingat dalam pemasangan kabel UTP sesuai dengan prinsipnya apabila perangkat yang sama misalnya dari PC ke PC diperlukan kabel Cross Straight dan dari perangkat yang berbeda misalnya dari Swicth ke PC diperlukan kabel Straight Trought. Jika kita salah dalam pemberian kabel maka jaringan komputer tidak akan berfungsi.
Komputer digunakan untuk melakukan pengiriman dan menerima paket data dari jaringan komputer. pada komputer perlu di tambahkan perangkat tambahan seperti Ethernet Card dan wirelless card tergantung pada kebutuhan kita dalam jaringan.
Ethernet Card merupakan perangkat ekseternal yang digunakan untuk berkomunikasi dengan komputer lain. adapula Ethernet Card internal bawaan dari PC kita, namun lebih baik kita memilih Ethernet card eksternal karena kecepetan transfer data bisa kita sesuaikan dengan kebutuhan.
wirelless LAN card merupakan perangkat eksternal, fungsinya sama dengan ethernet card, namun cara kerjanya berbeda menggunakan gelombang frekuensi radio. selain menggunakan ethernet card bisa juga menggunakan wirelless LAN card pada PC kita.Pada Notebook biasanya sudah terpasang dengan perangkat wirelless dan smartphone kita yang berfungsi untuk menghubungkan jaringan internet.
Wirelless router merupakan perangkat yang digunakan sebagai perangkat gateway pada jaringan komputer. bisanya dihubungkan langsung dengan sumber internet. pada wirelless router bisanya sudah diberikan IP address dan Subnetmask. jadi, tinggal menghubungkan kabel ISP ke wirelless router agar dapat terkoneksi dengan Internet.
Swicth merupakan perangkat yang menghubungkan jaringan LAN ke Internet. swicth berfungsi sebagai media penghubung antara PC dengan Internet, sama dengan fungsi router. namun swicth tidak bisa diberikan IP address hanya terdapat MAC address. dalam memilih swicth disesuai dengan port yang ada pada wirelless router fast ethernet atau gigabit ethernet. jika perangkat berbeda port yang terhubung akan mengakibatkan proses pengiriman dan penerimaan paket data menjadi lambat. karena perbedaan transfer paket data antar portnya.
selain perangkat keras, kita juga memerlukan perangkat lunak seperti sistem operasi yang akan kita gunakan. misalnya windows, linux dan OS apple. berbeda perangkat lunak akan berbeda pula cara pensettingan internet namun IP address yang akan digunakan masih dalam versi IPv4 bukan yang IPv6. untuk keperluan jaringan server client kita memerlukan, sistem operasi server sebagai interaksi dengan jaringan internet dan untuk pusat pengiriman dan penerimaan paket data.
Internet Connection Sharing
Internet Connection Sharing digunakan untuk berbagi sumberdaya internet pada sebuah jaringan komputer seperti LAN, MAN dan WAN. sumber internet berasal dari Internet Service Provider yang disingkat ISP. ISP yaitu sebuah perusahaan yang menyediakan jasa pelayanan Internet seperti Speedy dari PT.Telkom, FirstMedia,Biznet dsb. Untuk dapat menggunakan internet biasanya perusaahan menyediakan sebuah alat berupa Wirelless Access Point dan Modem untuk pelangan internet di rumah-rumah. sedangkan untuk pelanggan internet pada sebuah gedung biasanya menggunakan PABX (Privat Branx Exchange). PABX merupakan salah satu alat yang digunakan untuk menghubungkan internet pada sebuah gedung. Dari PABX menuju router dan server serta swicth pada sebuah tingkatan di gedung.
Tujuan dari Internet Connection Sharing ialah agar setiap komputer dalam gedung dapat terkoneksi dengan internet. perlu di ketahui bahwa jalur komunikasi data internet pada sebuah PABX tidak harus disatukan dengan jalur komunikasi data lain seperti interphone atau TV kabel walaupun mengunakan internet. ini akan memperlambat koneksi antar komputer dan perangkat lainnya. jadi usahakan terpisah antara jalur komunikasi data dengan jalur komunikasi telepon.
berikut ini gambar dari langkah-langkah Internet Connection Sharing,
pastikan PC sudah terhubung dengan sumber internet dari kabel maupun tanpa kabel.
pilih network and sharing center pada try sistem atau pada menu start pilihlah control panel,
pilihlah network and sharing center, klik.
pilihlah change adapater, klik.
pilihlah conection yang akan di sharing pada PC lain,
sesudah menentukan koneksi internet, klik kanan, klik
pilih properties, klik.
pastikan PC sudah terhubung dengan sumber internet dari kabel maupun tanpa kabel.
pilih network and sharing center pada try sistem atau pada menu start pilihlah control panel,
pilihlah network and sharing center, klik.
pilihlah change adapater, klik.
pilihlah conection yang akan di sharing pada PC lain,
sesudah menentukan koneksi internet, klik kanan, klik
pilih properties, klik.
maka akan muncul tampila wirelless terminal properties,
pilihlah option sharing, internet connection sharing checklist, klik
selanjutnya pilih ok pada tombol command button, klik.
maka akan muncul dialog network conection, pilih ok, klik.
setelah selesai, selanjutnya kita pilih local area connection, klik kanan. pilih properties, klik.
pilihlah IPV4,klik.
maka akan muncul settingan Internet connection 4 properties, disini kita perlu setting IP address dan subnet secara statis misalnya IP Class C : 192.168.1.100 untuk subnetnya biarkan default saja /24 yaitu 255.255.255.0 dan untuk DNS servernya kita isi juga dengan statis yaitu alamat IP google 8.8.8.8 dan setelah selesai kita klik ok, klik.
dan sekarang kita coba kembali lagi pada koneksi internet yang ingin kita sharing, klik kanan pilih properties, klik. selanjutnya kita running pilih enable pada tombol disabble, klik.
apabila pada sebuah jaringan komputer telah dilakukan sharing internet, maka pada PC akan terdeteksi seperti berikut ini.
kita bisa memilih home network atau work network, saya pilih home network, klik.
setelah itu kita liat icon connection pada try system di desktop apakah sudah terhubung apa belum dengan jaringan komputer, jika sudah maka tidak ada tanda seru pada icon tersebut.
selanjutnya kita pilih menu network and sharing center, klik
kita pilih local aren network connection, klik.
pilihlah detail untuk memberikan informasi mengenai IP address dan subnet yang telah kita berikan , klik.
maka akan terlihat informasi IP address dan Subnet yang telah kita berikan sebagai default gateway atau gerbang utama menuju akses internet. coba kita buka browser google dari PC apakah sudah bisa internet.
Sharing Printer
sharing Printer digunakan untuk menghubungkan dua atau lebih komputer pada sebuah printer. untuk bisa bergantian menggunakan printer. saat ini banyak metode sharing printer yang digunakan pada sebuah kantor atau perusahaan. dengan adanya sharing printer lebih menghemat biaya dan meminimalisir ruang kerja. karena tidak perlu lagi printer dekat dengan komputer atau satu komputer dengan satu printer.
sharing printer dapat dilakukan dengan menggunakan sebuah kabel atau tanpa kabel, umumnya menggunakan tanpa kabel seperti halnya mesin fotocopi saat ini. dengan adanya teknologi wirelless saat perangkat printer sudah dapat terkoneksi tanpa kabel. untuk mengkoneksikan perangkat printer tidak perlu menggunakan jaringan internet, cukup dengan jaringan LAN saja pada setiap ruangan kerja.
berikut ini langkah-langkah dalam sharing printer,
kita perlu mengecek printer yang terhubung secara langsung dengan PC kita, pastikan juga printer dalam kondisi ON.
dan apabila tidak ada koneksi kabel melalui PC kita di printer, pastikan printer sudah sudah terdapat wirelless LAN card dan sudah terpasang IP address dan subnetmaks.
bisa juga kita menginstal printer pada komputer lain yang terhubung pada jaringan komputer, apabila komputer tersebut sudah terhubung dengan PC kita.
pilihlah my network place, klik.
pilihlah view group computer, klik.
maka akan terlihat PC yang sudah terkoneksi dengan PC milik kita.
setelah itu akan terlihat PC lain yang sudah terhubung dengan PC milik kita.
pilihlah salah satu network computer yang sudah terkoneksi dengan printer.

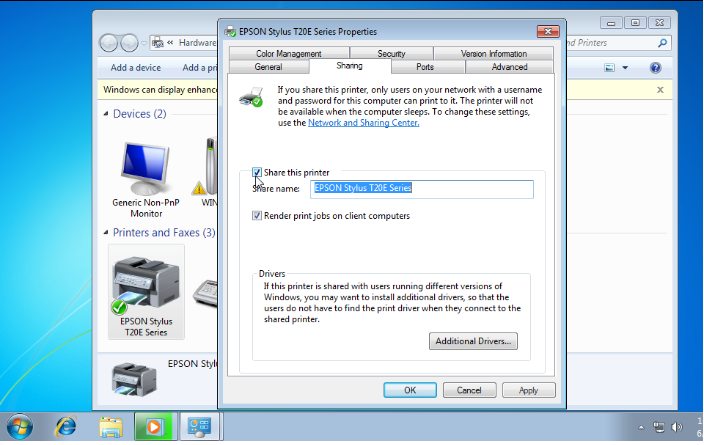

catatan : pada PC lain printer harus sudah di setting share pada jaringan komputer jika belum maka printer tidak akan terbaca oleh PC kita.
atau muncul gamabar berikut ini
jika sudah muncul tanda seperti ini kita double klik untuk memuli proses intalasi printer, klik
apabila muncul dialog yang meminta user untuk login atau peringatan pilih yes, klik.
setelah selesai coba lakukan perintah print dari PC kita, jika gagal lakukan langkah kedua berikut ini.
untuk langkah lebih pasti kita perlu survey mengenai printer dalam ruangan apakah terkoneksi dengan kabel atau tanpa kabel. Jika printer menggunakan koneksi tanpa kabel pastikan terdapat Wirelless LAN Card pada printer dan IP address pada printer. Jika printer sudah ada IP masukan Alamat IP printer secara statis pada komputer kita, jangan lupa gateway pada akses internet dimasukan dan coba lakukan scanning terlebih dahulu pada PC kita dalam share internet apakah sudah terdeteksi apabelum koneksi internet.
kita perlu membuat suatu IP address printer jika printer belum terdapat IP addressnya, tetapi sesuai dengan akses internet.
Sharing File dan Folder
sharing file pada kompoter digunakan untuk berbagi data atau file yang lain. agar komputer tersebut lebih dapat menghemat ruang penyimpanan dan mengefisienkan waktu dalam bekerja. sharing file umumnya hanya bisa dilakukan dalam jangkauan LAN saja dengan perangkat swicth dan kabel. dimana setiap komputer diberikan IP address yang sama network id dan berbeda Broadcast idnya. berikut ini langkah - langkah dalam sharing file pada sebuah komputer.
Buka explorer, kemudian tentukan salah satu folder yang ingin anda sharing, sebagai contoh saya akan sharing folder bernama latihan.
buka kotak dialog properties folder dengan cara klik kanan folder >Properties, kemudian pilih share with,
pilih spesific people, klik.
pilihlah Everyon, Add,, klik.
pilihlah read/write, klik share.
jika kita memilih read, komputer lain hanya bisa membaca isi dari folder yang di share tanpa mengubah apapun.
jika kita memilih read/write, komputer lain bisa membaca sekaligus mengubah isi dari folder yang di share.
jika kita memilih remove, menghapus user"everyone"
jadi sebaiknya kita memilih read/write agar komputer lain bisa membaca dan mengubah isi folder.
jika muncul dialog pertanyaan do you want to turn on kita perlu mengecek koneksi network komputer,
jika kita memilih home group maka hanya akan mengaftikan fitur yang ada didalanya hanya berlaku pada windows 7 saja tidak bisa dengan versi windows lain. fitur home group.
kita pilih network work saja secara umum. klik.
kembali lagi pada perintah spesific people. kita closes, klik.
pilih everyone read/write add,klik
coba share kembali, klik.
Sekarang kita kembali lagi pada pengaturan, sebagai berikut :
masuk pada menu network and sharing center, klik.
pilihlah change advance sharing center, klik.
maka akan muncul tampilan sebagai berikut :
langkah selajutnya kita masuk ke dalam network, klik.
pilihlah workgroup by, klik.
lalu pilih salah satu komputer yang akan dishare file pada folder, klik.
jika masih belum dapat mengakses coba ulangi langkah berikut ini :
buka explorer, kemudian tentukan salah satu folder yang akan di share, folder sudah diberi nama.
buka kotak dialog properties folder dengan cara klik kanan folder>properties, kemudian pilih option sharing.
dalam option sharing klik share untuk berbagi isi folder dengan komputer lain, kemudian akan ditampilkan kotak isian yang tersedia, isikan dengan "Everyone" lalu klik tombol ADD. pada permision level pilihlah read/write.
selanjutnya akan menampilkan proses dan tampilan kotak dialog pesan bahwa folder telah di share ke komputer lain.
Kita dapat melihat pada tabulasi sharing di properties folder terdapat keterangan bahwa folder tersebut dalam kondisi di share.
jika ikon folder yang dishare terdapat keterangan dengan status "shared" dibagian bawah jendela explorer, menadakan bahwa sharing file dan folder telah berhasil.
menghentikan sharing folder
terdapat 2 cara untuk menghentikan sharing folder jika file yang akan kita share telah berhasil. sehingga akan memberikan keamanan pada PC kita dan jaringan komputer.
buka jendela explorer, pilih folder yang masih dalam kondisi di share atau telah di share.
klik kanan folder>share with > nobody. windows akan otomatis menghentikan share folder dan juga menghapus konfigurasi share pada folder tersebut.
cara lain yaitu sebagai berikut:
buka jendela explorer, pilih folder yang masih dalam kondisi di share atau telah di share.
buka kotak dialog properties folder dengan cara klik kanan folder properties, kemudian pilih option sharing,
kembali tombol share yang akan membuka kotak dialog file sharing, pilih group everyone yang lalu pada option permission level pilih remove kemudian klik tombol share.
keterangan pada folder akan kembali ke tampilan defaultnya yang menandakan folder tersebut tidak lagi dalam kondisi di share.
membaca sharing folder
selain mengirim file dan folder pada PC lain, menghentikan pengiriman file dan folder. kita juga dapat membaca file dan folder yang diterima dari PC lain, yaitu sebagai berikut :
Klik tombol start, kemudian pada kotak search, ketiklah run.
isikan dengan \\IP address, pada \\IP isikan dengan IP PC lain yang melakukan sharing folder.
selanjutnya akan ditampilkan jendela explorer baru yang memperlihatkan folder yang telah di share oleh PC lain.
anda dapat membuka folder tersebut, dan hak akses diberikan dari user admin dari PC tersebut. anda bisa mengakses folder tersebut selama masih dalam satu jaringan komputer, saat ada tidak berada pada jaringan komputer tersebut akses akan ditutup secara otomatis, karena berbeda network id.
untuk dapat mengakses folder dan file tersebut, terdapat user dan password terlebih dahulu. user dan password disini merupakan punya PC pengirim yang melakukan share folder, yang berguna untuk mengamankan file dan folder dari akses PC lain.
jika kita tidak bisa melihat IP si pengirim lakukan langkah berikut,buka network and sharing center,
pilihlah change adapter sharing lihat PC manakah yang sudah terhubung dan periksa folder yang sudah terkirim pada PC tersebut.
apabila kita sudah mengetahui IP si pengirim file dan folder, untuk memastikan kita masih dalam jaringan komputer dengan si pengirim. kita bisa melakukan PING IP si pengirim pada perintah berikut ini :
klik start pada desktop PC kita, klik.
pada kolom search program and files, ketiklah cmd (Command Direct Operating System) lalu klik enter.
masuk directory c ketik PING IP address sipengirim klik enter.
jika hasilnya reply maka kita masih terkoneksi dalam jaringan komputer si pengirim file dan folder.
jika hasilnya request time out maka kita sudah tidak terkoneksi ke jaringan komputer si pengirim file dan folder.
Sharing Perangkat
selain sharing printer, pada windows 7 juga bisa digunakan untuk share perangkat keras seperti CD-RW.
adapun langkah - langkahnya sebagai berikut :
buka explorer, pilih computer kemudian lihat icon drive CD-RW.
klik kanan pada drive CD-RW>Properties, untuk membuka kotak dialog properties CD-RW.
pilihlah option sharing, lalu klik tombol advance sharing, kemudian aktifkan chekbox share this folder.
sama halnya konfigurasi advance sharing pada folder, anda bisa menentukan group maupun user yang diperbolehkan membaca share anda dan juga hak untuk akses perangkat.
tampilan dari icon CD-RW pada jendela explorer setelah di share akan berubah menandakan CD-RW sedang di share.
